Application
It is mainly used for overhead power transmission lines.
Standards
ASTM B-230: Aluminum 1350-H19 wire for electrical purposes
ASTM B231/B231M: Concentric Lay Stranded Aluminum 1350 Conductors

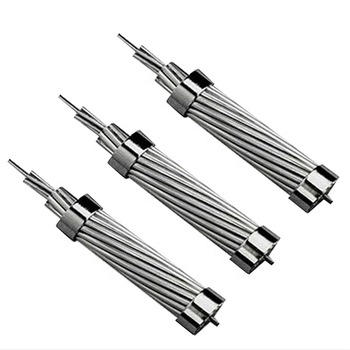

Construction: Aluminum 1350-H19 wires, concentrically stranded
Technical Parameter
Code Word | Total Area | Stranding and Wire Diameter | Overall Diameter | Linear Mass | Rated Stength | Maximum DC Resistance at 20 ℃ | |
AWG or MCM | mm2 | mm | mm | kg/km | kN | Ω/km | |
Peachbell | 6 | 13.3 | 7/1.56 | 4.67 | 37 | 2.53 | 2.1692 |
Rose | 4 | 21.1 | 7/1.96 | 5.89 | 58 | 3.91 | 1.3624 |
Iris | 2 | 33.6 | 7/2.47 | 7.42 | 93 | 5.99 | 0.8577 |
Pansy | 1 | 42.4 | 7/2.78 | 8.33 | 117 | 7.3 | 0.6801 |
Poppy | 1/0 | 53.5 | 7/3.12 | 9.36 | 147 | 8.84 | 0.539 |
Aster | 2/0 | 67.4 | 7/3.50 | 10.51 | 186 | 11.1 | 0.4276 |
Phlox | 3/0 | 85 | 7/3.93 | 11.8 | 234 | 13.5 | 0.339 |
Oxlip | 4/0 | 107.2 | 7/4.42 | 13.26 | 295 | 17.0 | 0.2688 |
Valerian | 250 | 126.7 | 19/2.91 | 14.57 | 349 | 20.7 | 0.2275 |
Sneezewort | 250 | 126.7 | 7/4.80 | 14.4 | 349 | 20.1 | 0.2275 |
Laurel | 266.8 | 135.2 | 19/3.01 | 15.05 | 372 | 22.1 | 0.2133 |
Daisy | 266.8 | 135.2 | 7/4.96 | 14.9 | 372 | 21.4 | 0.2133 |
Peony | 300 | 152 | 19/3.19 | 15.97 | 418 | 24.3 | 0.1896 |
Tulip | 336.4 | 170.3 | 19/3.38 | 16.91 | 470 | 27.3 | 0.1691 |
Daffodil | 350 | 177.3 | 19/3.45 | 17.24 | 489 | 28.4 | 0.1625 |
Canna | 397.5 | 201.4 | 19/3.67 | 18.36 | 555 | 31.6 | 0.1431 |
Goldentuft | 450 | 228 | 19/3.91 | 19.55 | 628 | 35.0 | 0.1264 |
Syringa | 477 | 241.7 | 37/2.88 | 20.19 | 665 | 38.6 | 0.1193 |
Cosmos | 477 | 241.7 | 19/4.02 | 20.12 | 665 | 37 | 0.1193 |
Hyacinth | 500 | 253.3 | 37/2.95 | 20.65 | 697 | 40.5 | 0.1138 |
Zinnia | 500 | 253.3 | 19/4.12 | 20.6 | 697 | 38.9 | 0.1138 |
Dahlia | 556.5 | 282 | 19/4.35 | 21.73 | 776 | 44.3 | 0.1022 |
Mistletoe | 556.5 | 282 | 37/3.12 | 21.79 | 776 | 43.3 | 0.1022 |
Meadowsweet | 600 | 304 | 37/3.23 | 22.63 | 836 | 47.5 | 0.0948 |
Orchid | 636 | 322.3 | 37/3.33 | 23.31 | 886 | 50.4 | 0.0894 |
Heuchera | 650 | 329.4 | 37/3.37 | 23.56 | 907 | 51.7 | 0.0813 |
Flag | 700 | 354.7 | 61/2.72 | 24.48 | 976 | 57.1 | 0.0813 |
Verbena | 700 | 354.7 | 37/3.49 | 24.45 | 976 | 55.4 | 0.0813 |
Nasturtium | 715.5 | 362.6 | 61/2.75 | 24.76 | 999 | 58.4 | 0.0795 |
Violet | 715.5 | 362.6 | 37/3.53 | 24.74 | 999 | 56.7 | 0.0795 |
Cattail | 750 | 380 | 61/2.82 | 25.35 | 1046 | 60.3 | 0.0759 |
Petunia | 750 | 380 | 37/3.62 | 25.32 | 1046 | 58.6 | 0.0759 |
Lilac | 795 | 402.8 | 61/2.90 | 26.06 | 1110 | 63.8 | 0.0715 |
Artubus | 795 | 402.8 | 37/3.72 | 26.05 | 1109 | 61.8 | 0.0715 |
Snapdragon | 900 | 456 | 61/3.09 | 27.78 | 1256 | 70.8 | 0.0632 |
Cockscomb | 900 | 456 | 37/3.96 | 27.73 | 1256 | 68.4 | 0.0632 |
Goldenrod | 954 | 483.4 | 61/3.18 | 28.6 | 1331 | 75 | 0.0596 |
Magnolia | 954 | 483.4 | 37/4.08 | 28.55 | 1331 | 72.6 | 0.0596 |
Camelia | 1000 | 506.7 | 61/3.25 | 29.36 | 1394 | 78.3 | 0.0569 |
Hawkweed | 1000 | 506.7 | 37/4.18 | 29.23 | 1395 | 76.2 | 0.0569 |
Larkspur | 1033.5 | 523.68 | 61/3.31 | 29.76 | 1442 | 81.3 | 0.055 |
Bluebell | 1033.5 | 523.68 | 37/4.25 | 29.72 | 1441 | 78.8 | 0.055 |
Marigold | 1113 | 563.93 | 61/3.43 | 30.89 | 1553 | 87.3 | 0.0511 |
Hawthorn | 1192.5 | 604.26 | 61/3.55 | 31.05 | 1662 | 93.5 | 0.0477 |
Narcissus | 1272 | 644.51 | 61/3.67 | 33.02 | 1774 | 98.1 | 0.0477 |
Colunbine | 1351 | 684.6 | 61/3.78 | 34.01 | 1884 | 104 | 0.0421 |
Canation | 1431 | 725.1 | 61/3.89 | 35.03 | 1997 | 108 | 0.0398 |
Gladiolus | 1510.5 | 765.35 | 61/4.00 | 35.09 | 2108 | 114 | 0.0376 |
Coreopsis | 1590 | 805.68 | 61/4.10 | 36.51 | 2216 | 120 | 0.0358 |
Jessamine | 1750 | 886.71 | 61/4.30 | 38.73 | 2442 | 132 | 0.0325 |
Cowslip | 2000 | 1013.42 | 91/3.77 | 41.4 | 2787 | 153 | 0.0285 |
Lupine | 2500 | 1266.67 | 91/4.21 | 46.3 | 3519 | 186 | 0.023 |
Trillum | 3000 | 1520.13 | 127/3.90 | 50.75 | 4226 | 223 | 0.0192 |
Bluebonnet | 3500 | 1773.5 | 127/4.22 | 54.8 | 4977 | 261 | 0.0166 |
